Рекомендации по выбору и применению абразивного инструмента
ВЫБОР АБРАЗИВНОГО МАТЕРИАЛА
14A |
Обработка материалов с высоким сопротивлением разрыву, обдирка стальных отливок, проката, высокопрочных чугунов, обработка углеродистых и легированных сталей, бронзы, никелевых и алюминиевых сплавов. |
25A |
Обработка закаленных деталей из углеродистых, быстрорежущих и нержавеющих сталей. Обработка тонких деталей и инструментов (зубья, ножи, сверла, резцы), заточка. |
38A |
Силовое обдирочное шлифование стальных заготовок. |
54C; 64C |
Обработка твердых материалов с низким сопротивлением разрыву (чугун, бронза, латунь, твердые сплавы, стекло, драгоценные камни, мрамор, гранит, фарфор), а также очень вязких материалов (жаропрочных сталей, сплавов, меди, алюминия). |
ВЫБОР ЗЕРНИСТОСТИ КРУГА
Класс шероховатости | 6,7 | 8 | 9 | 10 | 10 | 11 |
Параметр шероховатости Ra, мм | 2,5…1,25 | 0,80…0,50 | 0,40…0,30 | 0,30…0,16 | 0,12…0,10 | 0,10…0,08 |
Зернистость круга | F36 | F40, F54 | F70 — F90 | F100 — F150 | F180 — M40 | M28 — M14 |
ВЫБОР ИНСТРУМЕНТА ПО ТВЕРДОСТИ
W, T (ЧТ, ВТ) |
Обдирочные операции, правка абразивных инструментов, шлифование шариков для подшипников. |
S, R, Q, P (Т2, Т1, СТ3, СТ2) |
Отрезка, прорезка канавок, обдирочные операции, ведущиеся вручную, круглое наружное шлифование, бесцентровое шлифование, шлифование прерывистых поверхностей. |
P, O, N (СТ2; СТ1; С2) |
Предварительное круглое наружное и бесцентровое шлифование сталей, ковкого чугуна. Профильное шлифование, обработка прерывистых поверхностей, хонингование и резьбошлифование деталей с крупным шагом. |
O, N, M (СТ1 ;С2; С1) |
Плоское шлифование сегментами и кольцевыми кругами, резьбошлифование кругами на бакелитовой связке. |
N, M, L, K (С2; С1; СМ2; СМ1) |
Чистовое и комбинированное круглое, наружное бесцентровое и внутреннее шлифование стали, плоское шлифование, резьбошлифование, заточка режущих инструментов. |
L, K, J (CM2, CM1, M3) |
Заточка и доводка режущего инструмента, оснащенного твердым сплавом, шлифование труднообрабатываемых специальных сплавов, полирование. |
Рекомендации по хранению абразивного инструмента НА БАКЕЛИТОВОЙ И КЕРАМИЧЕСКОЙ СВЯЗКАХ
НА БАКЕЛИТОВОЙ И КЕРАМИЧЕСКОЙ СВЯЗКАХ
Помещения для хранения должны быть крытыми и хорошо проветриваемые, со стабильной температурой равной 15°-20°C.
Круги на органической связке чувствительны к щелочной среде и изменениям температуры, поэтому они не могут находиться вместе с химикатами и подвергаться одностороннему нагреву — (нельзя располагать вблизи отопительных элементов).
Шлифовальные круги чувствительны к ударам и изгибающим напряжениям.

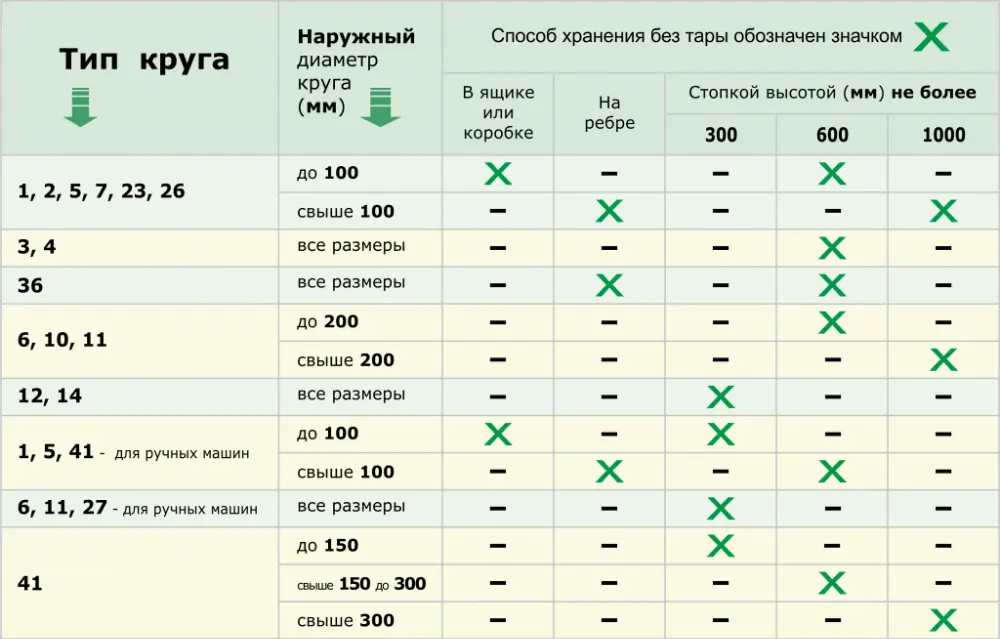

Способы хранения шлифовальных и отрезных кругов должны соответствовать указанным в таблице. Допускается хранить круги в транспортной таре.

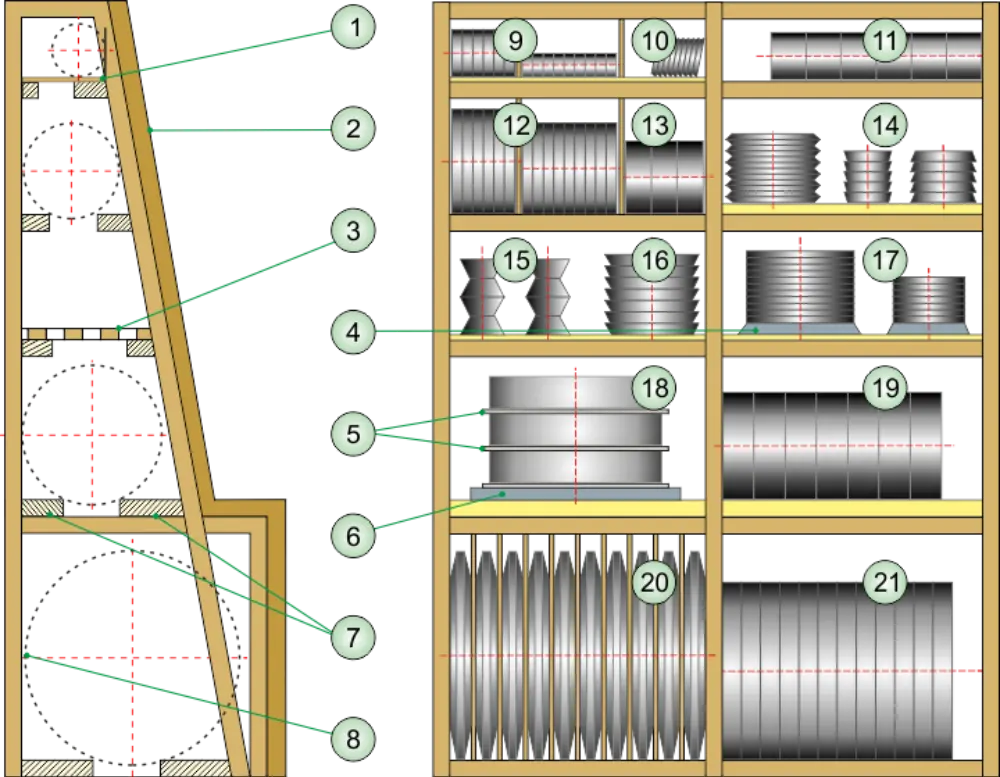

На рисунке представлен один из вариантов правильного размещения абразивного инструмента на стеллажах без потребительской тары в зависимости от размеров круга:
| 1 | полки с упором для избежания падения кругов |
| 2 | задняя стенка стеллажа с защитным покрытием |
| 3 | плоская полка для отрезных кругов |
| 4 | стальная или керамическая плоская поддерживающая плита |
| 5 | гофрокартон |
| 6 | стальная или керамическая плоская поддерживающая плита |
| 7 | двухточечная опора кругов, поставленных на периферию |
| 8 | передняя кромка круга |
| 9 | маленькие прямые круги |
| 10 | маленькие тарелочные круги |
| 11 | маленькие цилиндрические и чашечные круги |
| 12 | прямые круги |
| 13 | маленькие цилиндрические круги |
| 14 | прямые круги с профильной периферией |
| 15 | конусные круги, размещенные «дно ко дну» и «кромка к кромке» |
| 16 | большие тарелочные круги |
| 17 | прямые отрезные круги |
| 18 | тонкие или мягкие цилиндрические круги |
| 19 | цилиндрические твердые или толстые круги |
| 20 | большие конусные круги |
| 21 | прямые керамические круги средней величины |
НА ГИБКОЙ ОСНОВЕ
Помещения для хранения должны быть сухими, незамерзающие, с температурой равной 18°-22°С, при относительной влажности воздуха 45-65%. Не располагать рядом с нагревательными приборами, холодными или влажными стенами, дверями или окнами, либо непосредственно на полу. Оберегать от прямых солнечных лучей.
Особенно тщательно оберегать инструмент при транспортировке — избегать механических повреждений (ударов, сбросов, сгибаний), попадания осадков, росы, инея.
Инструмент на гибкой основе желательно хранить в его оригинальной упаковке. Извлеченный из упаковки инструмент храните, избегая деформации.
Упаковку фибровых дисков вскрывать только перед применением.
Рулоны шлифовальной шкурки должны быть уложены в штабель плотными рядами, чередующимися в продольном и поперечном направлениях. Высота складирования рулонов не должна превышать 2-х метров.
Срок годности (с момента изготовления)
Изделия на бакелитовой связке — 5 лет
Изделия на гибкой основе — 5 лет
Изделия на керамической связке – бессрочно
